開口型電流互感器
CT253系列

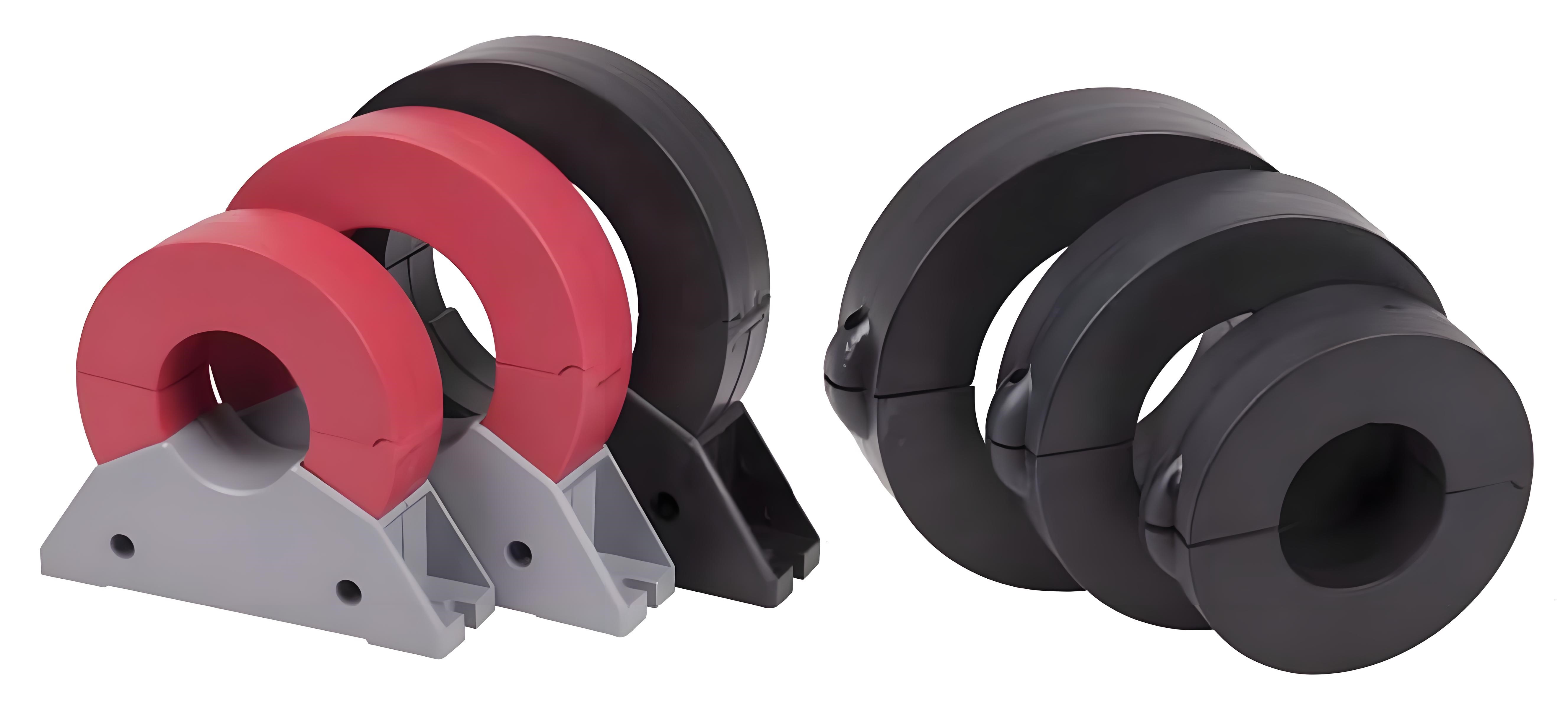

253(253A)系列可開啟電流互感器采用緊湊的結構設計、使用高導磁軟磁材料和優質漆包圓銅線、結合超聲波焊接工藝生產。在同類產品上，具有體積小，精度高，重量輕等特點。產品外殼采用環保阻燃PC/ABS合金工程塑料，強度高，抗沖擊能力強，固定牢固。產品在結構設計上，采用螺栓固定方式，固定結構牢固可靠。且采用了固定螺栓和螺母內藏式結構。即使帶著產品在復雜的環境內安裝，也不需要擔心固定螺栓從產品上脫落出來，大大減少了因?yàn)樵诎惭b時掉落配件的麻煩。固定底座和互感器本體采用分體式設計，根據需要，可以使用兩種不同的安裝方式。對安裝環境的適應性更強。
本系列產品有3個尺寸規格，可以對100A-1200A電流范圍的電纜進行測量。根據需求精度可以是0.2級、0.5級、1.0級等。二次輸出信號可以是5A/1A的標準電流，也可以是mA級別的小信號電流。
本系列產品內部不含有開路保護部分，在安裝時，需要把二次回路良好連接，方可進行安裝工作，在安裝過程中和安裝后，互感器二次輸出不允許開路。
由于可以采用較大規格的軟磁材料，可以把產品應用在母線取能方面。在小于10A的電流時，即可以輸出100mW以上的功率。且在大電流狀態下，鐵芯飽和產生的工作噪音極小。
產品殼體顏色可以根據客戶指定顏色生產，能夠滿足不同的配色方案。

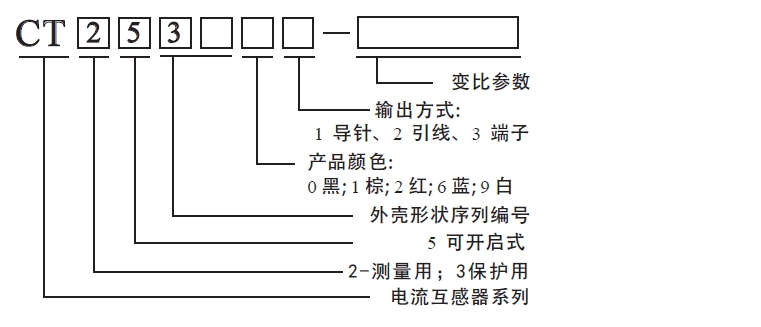

顏色代碼：
0：黑； 2：紅； 6：藍色； 8：灰色；
客戶指定的外殼顏色，依據顏色系主色進行編碼分類；
正常使用、安裝條件:
*安裝場所： 戶內。
*環境溫度 -20℃~＋50℃。
*環境濕度 建議相對濕度不大于80%。
*海拔高度 不超過3000m。
*大氣條件 大氣中無嚴重污穢、腐蝕性及爆炸性介質。
*無顯著頻繁振動和沖擊的環境。
*貯存溫度 -30℃~＋75℃。

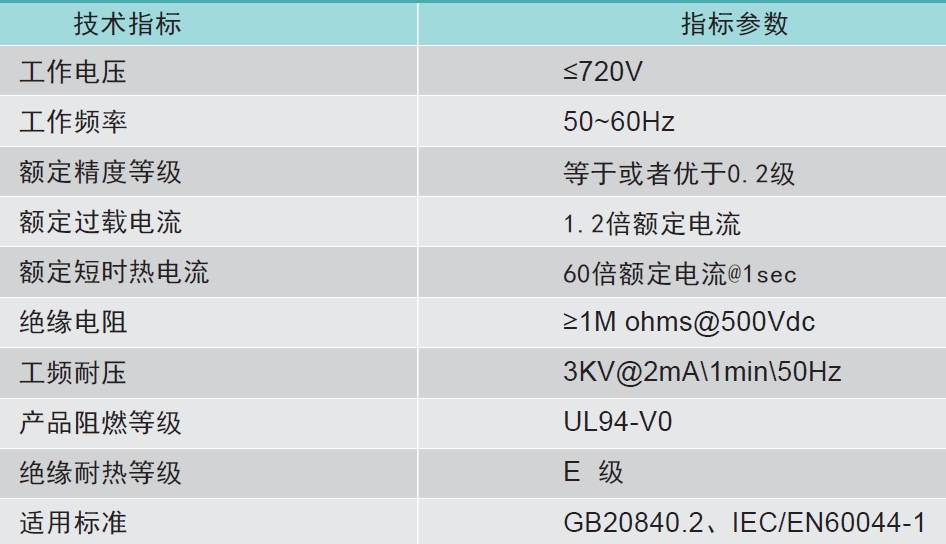

通用技術指標:

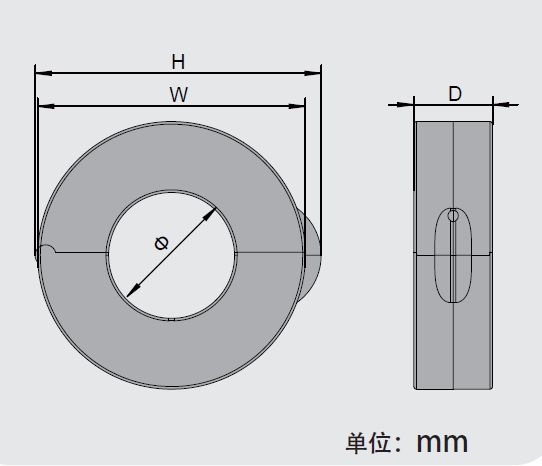

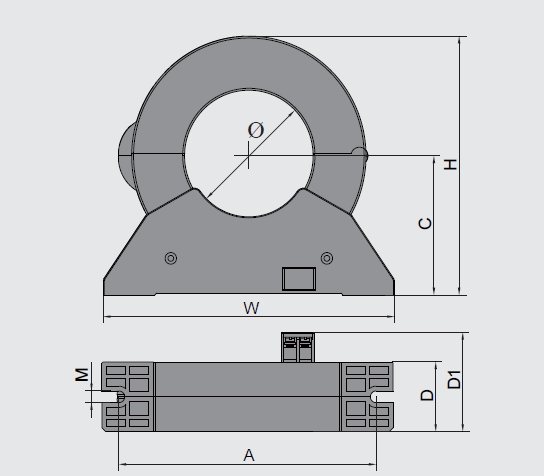

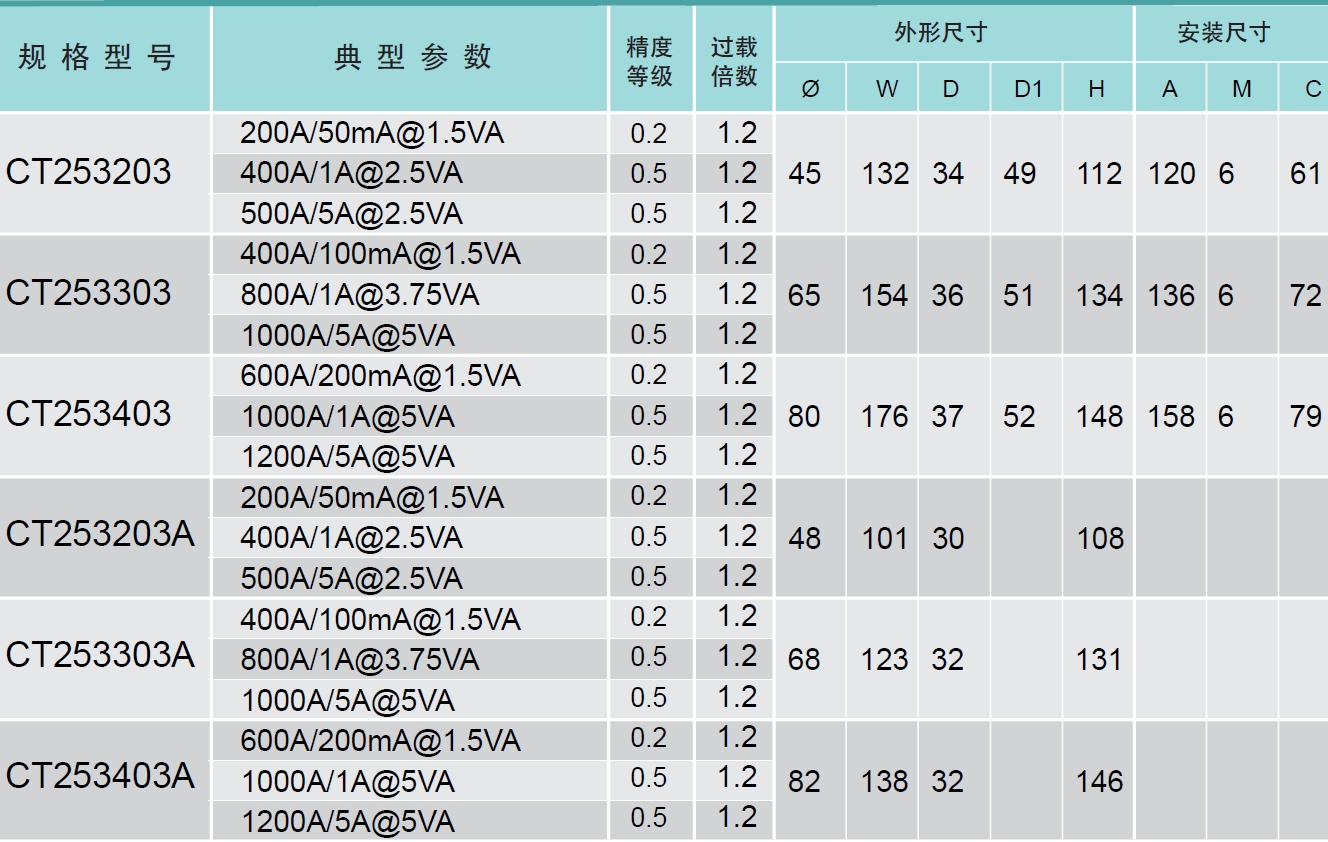

產品規格對應表:
