三相一體電流互感器
圓形穿心孔型

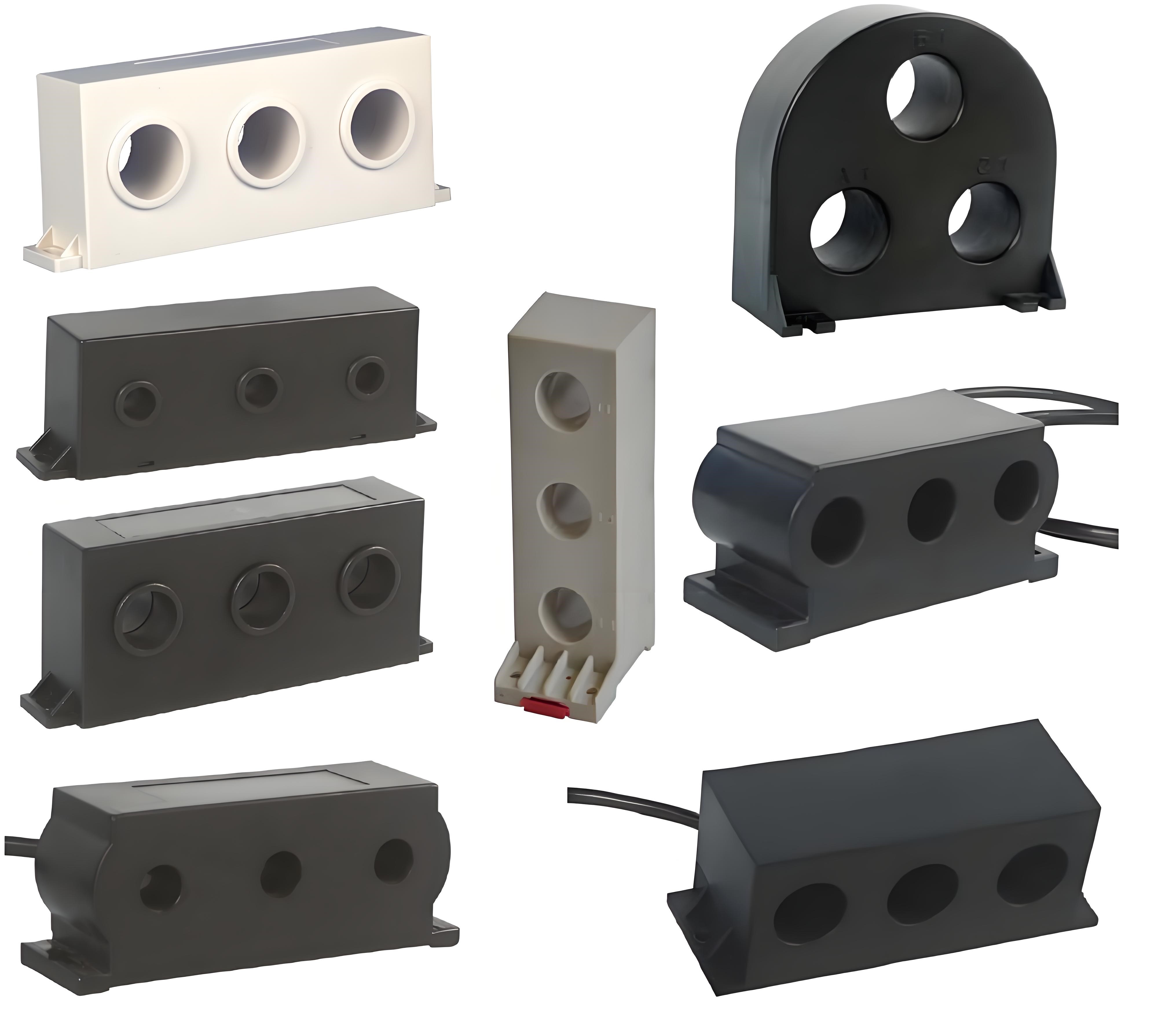

三相一體式電流互感器是根據需要A/B/C三相同時、同地安裝的應用方式，把三個相對獨立的電流互感器集成為一體的組合式產品。在應用時，大大減少了安裝、接線和布線的工作量，且便于維護，得到越來越多的應用。
三相一體式產品主要用于380V、660V三相交流電機保護；大功率照明設備、空氣壓縮機以及采暖通風與空調裝置電流的監控、電能管理、建筑物的自動控制系統線路和設備的電流測量、監控和保護；配合多功能電表的電流采集等之用。
在三相電流絕對平衡的應用環境，也可以采用檢測兩相電流而通過計算得到三相電流的方式節約成本。
本系列產品采用三相組合式結構，繞組設計合理、結構緊湊，體積小巧，額定短時熱電流大；安裝施工方便、占用空間小。部分產品采用環氧樹脂封裝工藝生產，防潮防水，可在惡劣的環境下穩定工作。
產品初次級間根據需要可以增加屏蔽層結構，可以良好隔離一次電流側雜波信號的串擾，為設備的電磁兼容性提供更好的幫助。
三相一體式電流互感器二次信號輸出電流信號或者電壓信號，靈活適應客戶的電路設計。輸出方式采用接線端子或者導線直接輸出，弱電流電壓信號輸出采用RJ11端子輸出。導線采用RVVP雙絕緣屏蔽引線，抗干擾能力強。
三相一體式電流互感器二次信號輸出接線方式，根據需要可以采用組合式4線輸出，也可以三相單獨分立輸出，便于設備的信號處理。
在應用時，需要根據電機功率或者電路監測功率大小，并結合相應的電壓，計算出線路的電流大小，進而得到電纜的規格和直徑、銅排的規格和尺寸，然后再對產品進行選型。特別需要注意的是，應用在保護方面的產品，必須明確過載方面的參數，否則所選用的產品不但有損壞的可能，極端情況下會有影響既有電路的危險。
本系列產品有多種尺寸規格，不同的穿心孔徑，基本涵蓋800A以下的電流，可在電纜應用環境或銅排應用環境得到較好的應用。
特別的，二次輸出電流信號的產品，應用時二次不允許開路，否則有觸電和損壞的可能。
三相一體式產品主要用于380V、660V三相交流電機保護；大功率照明設備、空氣壓縮機以及采暖通風與空調裝置電流的監控、電能管理、建筑物的自動控制系統線路和設備的電流測量、監控和保護；配合多功能電表的電流采集等之用。
在三相電流絕對平衡的應用環境，也可以采用檢測兩相電流而通過計算得到三相電流的方式節約成本。
本系列產品采用三相組合式結構，繞組設計合理、結構緊湊，體積小巧，額定短時熱電流大；安裝施工方便、占用空間小。部分產品采用環氧樹脂封裝工藝生產，防潮防水，可在惡劣的環境下穩定工作。
產品初次級間根據需要可以增加屏蔽層結構，可以良好隔離一次電流側雜波信號的串擾，為設備的電磁兼容性提供更好的幫助。
三相一體式電流互感器二次信號輸出電流信號或者電壓信號，靈活適應客戶的電路設計。輸出方式采用接線端子或者導線直接輸出，弱電流電壓信號輸出采用RJ11端子輸出。導線采用RVVP雙絕緣屏蔽引線，抗干擾能力強。
三相一體式電流互感器二次信號輸出接線方式，根據需要可以采用組合式4線輸出，也可以三相單獨分立輸出，便于設備的信號處理。
在應用時，需要根據電機功率或者電路監測功率大小，并結合相應的電壓，計算出線路的電流大小，進而得到電纜的規格和直徑、銅排的規格和尺寸，然后再對產品進行選型。特別需要注意的是，應用在保護方面的產品，必須明確過載方面的參數，否則所選用的產品不但有損壞的可能，極端情況下會有影響既有電路的危險。
本系列產品有多種尺寸規格，不同的穿心孔徑，基本涵蓋800A以下的電流，可在電纜應用環境或銅排應用環境得到較好的應用。
特別的，二次輸出電流信號的產品，應用時二次不允許開路，否則有觸電和損壞的可能。
信號輸出方式電原理圖如下。
三相電流互感器的選用
在選用三相一體式電流互感器時，需要根據應用目的來選用：
應用于多功能表的信號測量方面時，首先需要明確多功能表適配互感器的初級電流大小和變比；再需要明確配電電路環境，安裝于電纜環境還是銅排環境，然后明確互感器的開窗規格和互感器尺寸。當應用在銅排配電環境時，不但需要明確互感器的窗口尺寸必須滿足銅排的規格參數，還需要注意互感器的窗口排列間距必須和銅排的排距相同，否則無法滿足安裝，給施工造成麻煩；然后根據多功能表的接入方式明確互感器的輸出方式；這樣基本上選定了互感器的型號。
應用于電動機保護控制器時，不但需要根據保護器的電流規格和輸入參數，明確互感器互感器初次級電流，還需要根據電動機保護器的保護功能，明確過載保護參數，從而明確互感器的過載倍數；然后再根據安裝的配電環境，選用電流互感器的開窗形狀；同樣的，當應用在銅排配電環境時，不但需要明確互感器的窗口尺寸必須滿足銅排的規格參數，還需要注意互感器的窗口排列間距必須和銅排的排距相同，否則無法滿足安裝，給施工造成麻煩；最后根據保護器的接線方式明確互感器的輸出方式；互感器選型完成。
應用于其他配電電路中的信號采集應用時，基本可以參照以上兩方面的應用來選用互感器。
三相電流互感器應用注意事項
由于被測電流比較大，互感器的變比亦比較大，電流輸出型的產品在工作狀態下二次開路時，輸出端將產生一個非常高的電壓，極易發生觸電危險，且有造成二次繞組匝間擊穿而損壞產品的可能，進一步還有發生危險事故的隱患。所以，在產品安裝過程中，電流輸出型的產品一定需要注意在被測電路通過電流之前接好互感器的二次回路，確保互感器的二次回路為閉合狀態，即使在以后的維修時，也需要先斷掉被測電流，方能實施維修。
同時，考慮到過載倍數，設備內部的采樣電阻的耗散功率亦需要得到保證。
電壓輸出型的產品，互感器的二次繞組和負載電阻在互感器內部已經連接為閉合回路，在應用時，二次輸出端可以在工作狀態下開路。可是需要注意的是，輸出電壓型的產品，在配合儀表和設備的使用時，設備內部輸入電阻必須足夠大，否則將會由于輸入電阻小而降低二次輸出電壓，造成誤差增大。
產品特點:
(1)規格品種豐富，適用電流范圍大.
(2)信號處理靈活：組合或獨立的電流、電壓輸出.
(3)過載倍數高：過載倍數最高可達8/12/20倍.
(4)精度高：正常監控范圍精度可達到0.2級以上.
(5)輸出方式多樣，端子/導線/插頭.
(6)三相組合式結構，施工方便、占用空間小.
基本電氣參數
工作頻率：50Hz-400Hz
電壓等級： < 660V
阻燃等級：UL94 V-0
介質強度：2500V/min
精度等級：符合IEC 61869-2標準
絕緣電阻：1000M Ohms @ 500 Vdc
沖擊電壓：5000V(1.2/50標準雷波)
工作溫度：-20℃ - +50℃
貯存溫度：-25℃ - +85℃
環保要求：符合RoHS指令要求
安全要求：電流輸出類產品工作狀態下嚴禁二次開路
產品命名規則：
