微型精密互感器
底座固定式電流互感器
微型電流互感器用于將交流電流信號按比例變換為更低電平的交流電流或電壓信號。
本系列產品體積小巧、精度高、相移小、應用方便，可以對電流信號進行準確的變換與隔離，主用于電流、功率和電能檢測設備或電測儀表；同時部分產品可采用特殊工藝、達到10倍甚至20倍過電流要求，可以應用于電力保護設備。
本系列產品初級主要采用穿心孔直接輸入、也可引針輸入、次級采用非對稱PCB直接焊接模式輸出，安裝方便、快捷，不易出錯。同時產品采用阻燃PBT材質或者阻燃ABS工程塑料，絕緣性能和阻燃性能優良，阻燃等級達到UL 94-V0級別；環氧樹脂封裝工藝，防水防潮散熱性能俱佳，可用于較惡劣的環境中。
在選用微型電流互感器方面，可以選用坡莫合金材料產品，有著極高的轉換精度和極小的相移，但是成本價格也是最高；也可以選用納米晶材質材料產品、也有著高精度低相移的優點、成本和價格更具有競爭優勢；如果用在繼電保護方面，可以選用硅鋼材料產品，有著很好的過載性能和足夠的精度。
在選用微型電流互感器方面，可以選用坡莫合金材料產品，有著極高的轉換精度和極小的相移，但是成本價格也是最高；也可以選用納米晶材質材料產品、也有著高精度低相移的優點、成本和價格更具有競爭優勢；如果用在繼電保護方面，可以選用硅鋼材料產品，有著很好的過載性能和足夠的精度。
特點：
（1）高精度，精度優于0.1級
（2）體積小，結構緊湊，布線靈活
（3）應用方便，非對稱管腳，插件安全方便
（4）高性價比，兼顧性能的同時降低了成本
（5）一致性好， 優化生產工藝，保證同批次產品的一致性和不同批次產品的一致性
基本電氣參數：
工作頻率：50Hz-400Hz
工作溫度：-25c - +75c,
介質強度：2500V/min.
絕緣電阻：1000M Ohms @ 500 Vdc
沖擊電壓：5000V(1.2/50μs標準雷波)
精度等級：IEC 60044-1電流互感器 0.1、0.2級
阻燃等級：UL 94-V0

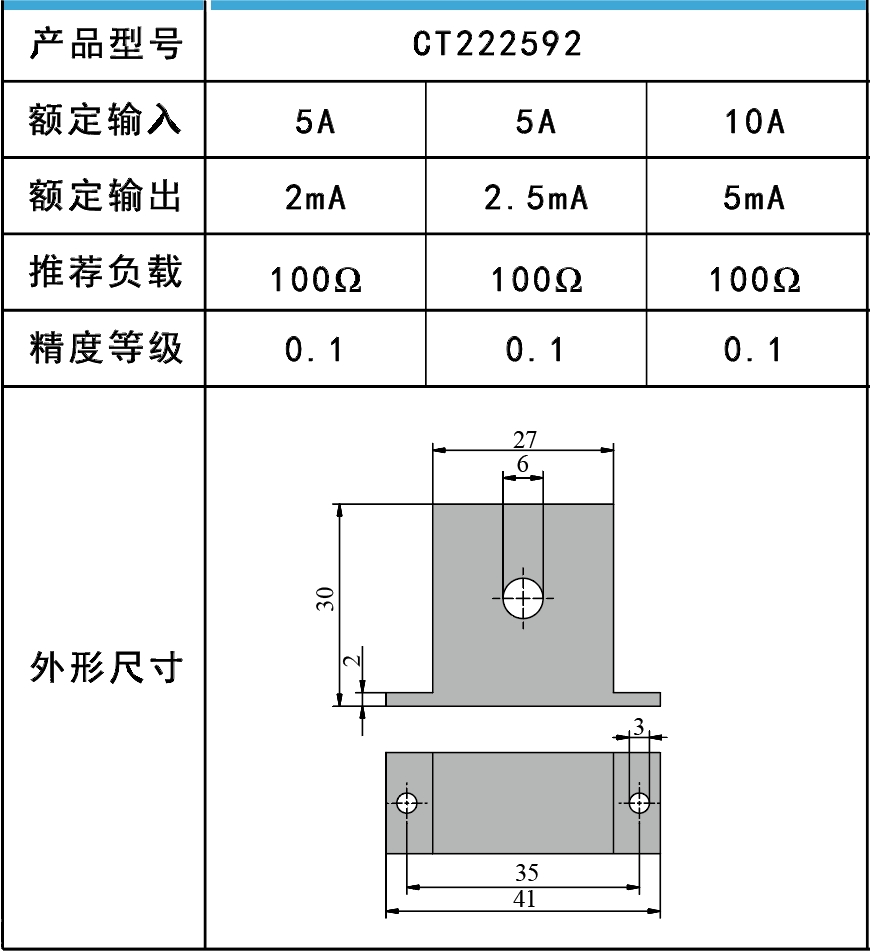

產品命名：
